Seltsames und Merkwürdiges - die Wanderfeld-Röhre HWE301

Sämtliche auf dieser und den hierzu gehörenden Unterseiten gezeigten Fotos und Texte (auch auszugsweise) bedürfen, sollten sie an dritte weitergegeben werden, meiner ausdrücklichen Zustimmung.
Jegliche gewerbliche Nutzung wird hiermit untersagt.

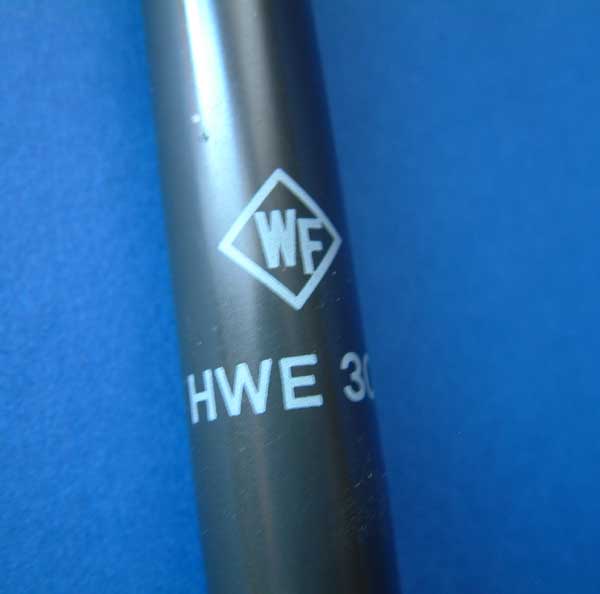

Das folgende Bild zeigt die Wanderfeld-Röhre HWE301 von WF, DDR.

Diese Wanderfeldröhre (auf Neudeutsch: TWT travelling wave tube) wurde zur Verstärkung von Höchstfrequenzen eingesetzt. Sie wird in eine lange Spulenanordnung eingeschoben. Sie wird/wurde im Satellitenrichtfunk verwendet.

Sie wurde hauptsächlich in der Richtfunktechnik eingesetzt. Also zur Übertragung von Fernmelde- und Rundfunkverbindungen bei der Post. Z.B im FM300/2200 System. Das arbeitete mit bis zu 300 TF-Telefonkanälen und 2,2GHz in FM. Quelle : "Richtfunktechnik" von Ing. Heinz Poch.


















Kurzdaten: 20 dB Verstärkung; 1 mW Ausgangsleistung; 2600...3200 MHz; Eingangsverstärker.
Eine Beschreibung, Datenblatt, etc. zu dieser Röhre ist hoch willkommen !

Rainer Denzin (vielen Dank an ihn!) sandte mir diese zwei Seiten aus einem Buch, die die Funktion einer solchen wie oben abgebildeten Wanderfeldröhre beschreibt:
